SW5-12N

  • 产品型号:SW5-12N
  • 电气规格:5A 250VAC
  • 端子代号:N形

特点和用途:

多种多样的杠杆驱动和接线端子,可满足客户的不同需求。
紧凑型设计,便于安装使用。
动作灵敏,使用寿命长,可降低客户的使用成本。
各种额定参数值可供选择,满足客户的不同需求。
已取得CE,CCC,UL认证,品质值得信赖。
广泛应用于家用电器,电子设备,汽车电子,自动化领域。

服务热线:+86-752-6911102 / 6911171
产品详情
类型防水开关,微动开关品名SW5-12N-65-C5-M

功能规格specification

1.1额定电压250VAC1.4操作力(OF)65±25gf
1.2额定电流5A1.5自由位置(FP)17±1.5mm
1.3接触电阻(CR)≤100mΩ (初始值)1.6动作位置(OP)15±1.5mm


可靠度参数Reliability parameters

2.1机械寿命1,000,000 CYCLES2.5焊接工艺手工焊
2.2电气寿命10,000  CYCLES2.6适用温度)-25°C - +80°C
2.3绝缘电阻≥100MΩ DC500V(初始值)2.7适用湿度<85% RH
2.4耐压强度AC1000V 1 minute(初始值)2.8
3 防护等级测试条件及技术要求结论判定
3.1
防尘≤Φ1.0mm (IP5X)
试验样品以正常使用位置在防尘箱中安装,按GB4208-1993中第二种类型外壳(开关内腔压力与周围大气压力相同)进行试验;试验应持续8h,期间应将开关通以1h最大额定电流和断电1h;试验后,在周围空气温度为(25±10℃)的条件下,将开关通以额定电流5A 250VAC进行温升测试试验后,开关应满足:密封胶帽及开关本体不得出现变形、破损、硬化等老化现象;开关塑胶件上应没有致使爬电距离和电气间隙减小到标准值以下的水迹;端子之间及端子与外壳外表面耐电压强度≥1000V
3.2
防止垂直方向滴水(IPX1)
将在环境温度为(70±2℃)的加热箱内进行240h老化试验后的样品立即取出,在(25±10℃)的温度中放置至少16h后进行防水测试;试验所使用的清水与试验时试样温差不大于5K(试验期间不通电)。试验后,开关应满足:
 1.动作正常;
 2.温升测试≤50K;
3.端子之间及端子与外壳外表  面耐电压强度≥1000V
3.3
参考标准 及条件
 GB4208-1993/IEC60529-1989《外壳防护等级》
 GB15092.1-2003/IEC61058-1:1996《器具开关 第一部分:通用要求》
 环境条件:温度范围15℃-35℃;相对湿度25%-75%。

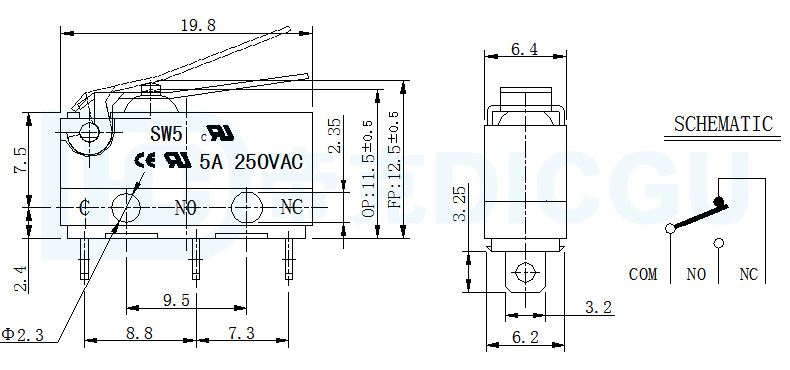

尺寸规格图Size chart
