TS(轻触开关)系列介绍

TS系列产品
TS系列详细说明


规格参数specification

外形尺寸:6.0*6.0*3.5 / 6.2*6.2*3.5TS电气规格:50mA 12VDC接触电阻(CR):≤100mΩ
机械寿命:磷铜100,000次,不锈钢300,000次电气寿命:磷铜100,000次,不锈钢300,000次绝缘电阻(IR):≥100MΩ DC250V
耐压强度(WV):AC250V 1 minute操作温度:-20℃~+70℃储存湿度:<85% RH


操作力
弹力规格(gf)70100130160170250
公差范围(gf)±20±40±40±50±50±60
备注:DICGU帝克可以订做其它操作力需求,欢迎前来洽谈咨询! 服务热线:+86-752-6911102 / 6911171

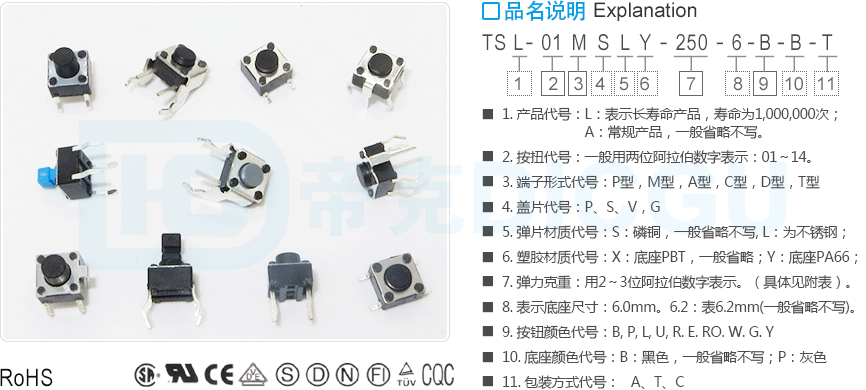

1.产品代号:用一个字母表示:
L:表示长寿命产品,使用φ4.5mm的弹片,机械与电气寿命为1,000,000次;
A:常规产品,一般省略不写。

2.按扭代号:一般用两位阿拉伯数字表示:01~14。

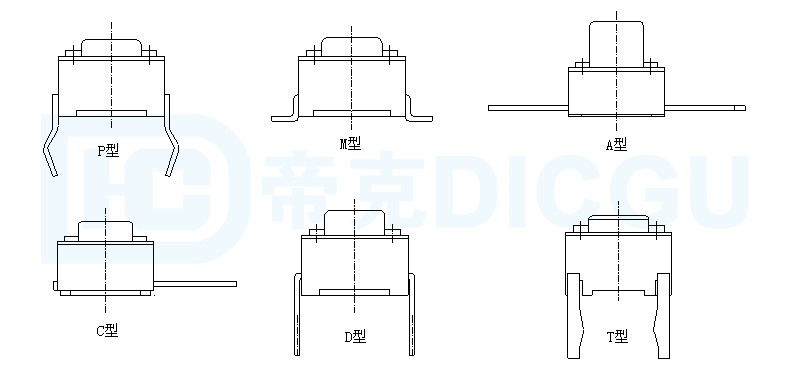

3.端子形式代号:


P型:表示曲脚折弯插P.C.B.板型;
M型:表示两边端子中间切断折弯贴P.C.B.板型;
A型:表示端子未折弯,直端子切断型;
C型:表示一边切断一边直端子型;
D型:表示两边端子不曲脚,折弯成90度角型;
T型:表示两直脚插P.C.B.板。

4.盖片代号:
P:表示胶盖片,一般省略不写;
S:表示铁盖片;
V:表示有接地立式脚铁盖片;
G:表示有接地单脚铁盖片;

5.塑胶材质代号:
X:表示底座材质为PBT,一般省略不写;Y:表示底座材质为PA66;

6.弹片材质代号:
S:表示弹片材质为磷铜,一般省略不写;L:表示弹片材质为不锈钢;

7.弹力克重:用2~3位阿拉伯数字表示。(具体见上表)。

8.表示底座尺寸:6:表示底座尺寸为6.0×6.0mm。6.2:表示底座尺寸为6.2×6.2mm(一般省略不写)。

9.按钮颜色代号:
B: 表示黑色按钮                P: 表示灰色按钮     L: 表示蓝色按钮                U: 表示为棕色按钮
R: 表示红色按钮                E: 表示为橘红色按扭     RO:表示玫瑰色按扭W: 表示为白色按钮
G:  表示为绿色按钮             Y: 表示为黄色按钮10.底座颜色代号:    B:表示黑色,一般省略不写;
P:表示灰色,01类灰色底座用于160gf以上产品时也省略不写;

11.包装方式代号:
A:表示常规塑胶袋包装,一般省略不写;
T:表示采用料带包装;
C:表示采用料管包装。
