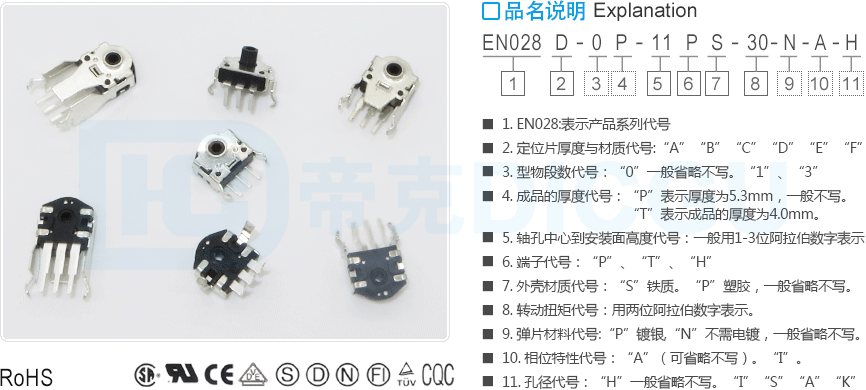

规格参数specification

1.　EN028:表示产品系列代号

2.定位片厚度与材质代号：
“A”表示定位片厚度为0.15mm，材质为不锈钢。
“B”表示定位片厚度为0.2mm，材质为不锈钢。
“C”表示定位片厚度为0.15mm，材质为磷铜。
“D”表示定位片厚度为0.15mm，材质为不锈钢。
“E”表示定位片打平。
“F”表示铁盖片（定位片与盖片同时冲压成型）。

3.型物段数代号：
“0”表示型物段数为24段，相位为24段，一般省略不写。
“1”表示型物段数为12段，相位为12段。
“3”表示型物齿型涂接点油。

4.成品的厚度代号：
“P”表示成品的厚度为5.3mm，一般省略不写。
“T”表示成品的厚度为4.0mm。

5.轴孔中心到安装面的高度代号：一般用1-3位阿拉伯数字表示，目前高度有：5、55、7、8、82、84、9、105、11、12、126、13、14等多种规格。

6.端子代号：
“P”表示插P.C.B板直脚型端子。
“T”表示插P.C.B板曲脚型端子。
“H”表示直脚型端子向底座背部曲90°。

7.外壳材质代号：
“S”表示成品开关为铁质外壳。
“P”表示成品开关为塑胶盖片，一般省略不写。

8.转动扭矩代号:用两位阿拉伯数字表示，现有00、10、18、20、30、40、50等规格。

9.弹片材料代号：“P”表示弹片镀银。“N”表示弹片不需电镀，一般省略不写。

10.相位特性代号：“A”表示A、B相位不同步（可省略不写）。“I”表示A、B相位同步即同通同断。

11. 孔径代号：
“H”表示成品孔径1.74-1.77mm，型物颜色为黑色，一般省略不写。
“I”表示成品孔径1.71-1.74mm，型物颜色为黑色。
“S”表示成品孔径1.68-1.71mm，型物颜色为黑色。
“A”表示成品孔径1.73-1.78mm，型物颜色为黑色。
“K”表示成品孔径1.76-1.79mm，型物颜色为黑色。
