TS015(轻触开关)系列介绍

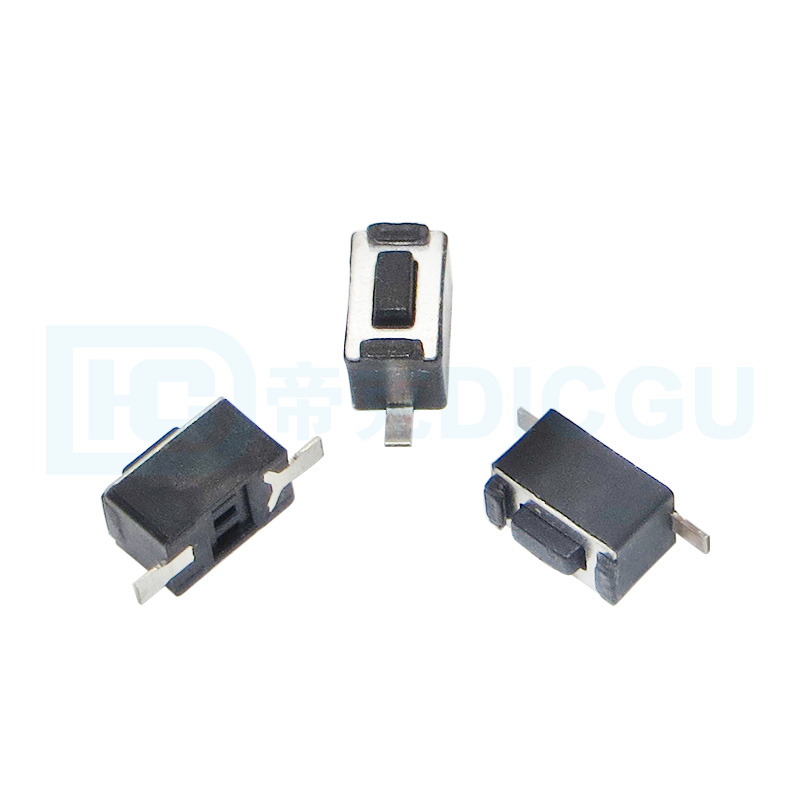

TS015系列产品
TS015系列详细说明


规格参数specification

外形尺寸:6.3*3.7*3.5TS015电气规格:50mA 12VDC接触电阻(CR):≤100mΩ
机械寿命:50,000次电气寿命:50,000次绝缘电阻(IR):≥100MΩ DC250V
耐压强度(WV):AC250V 1 minute操作温度:-20℃~+70℃储存湿度:<85% RH


操作力
弹力规格(gf)100130160180250
公差范围(gf)±30±30±40±40±60
备注:DICGU帝克可以订做其它操作力需求,欢迎前来洽谈咨询! 服务热线:+86-752-6911102 / 6911171

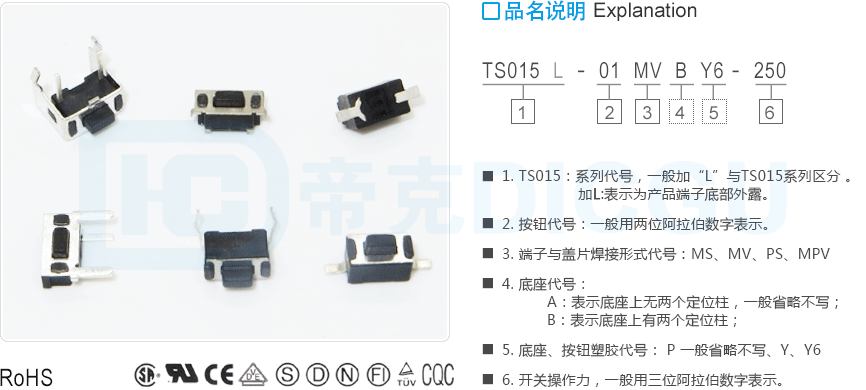

1. TS015系列代号,一般加“L”与TS015系列区分 。 L:表示为产品端子底部外露。

2. 按钮代号:一般用两位阿拉伯数字表示。

3. 端子与盖片焊接形式代号,一般用两到三个字母表示:

MS: 表示两边端子为贴P.C.板型,S可省略不写;
MV: 表示两边端子为贴P.C.板型,盖片为贴P.C.板型焊接接地脚;
PS: 表示曲脚折弯插P.C.板型,S可省略不写;
MPV:表示曲脚折弯插P.C.板型,且为有接地脚的铁盖片;

4. 底座代号:
A:表示底座上无两个定位柱,一般省略不写;
B:表示底座上有两个定位柱;

5. 底座、按钮塑胶代号:
P:表示底座、按钮为PBT+15%GF,一般省略不写;
Y:表示底座、按钮为PA66+15%GF;
Y6:表示底座、按钮为PA6T+15%GF;

6. 开关操作力,一般用三位阿拉伯数字表示。
130:表示开关操作力为130gf;
180:表示开关操作力为180gf;
250:表示开关操作力为250gf;
