PS168系列 - 直键开关(卧式)

PS168系列产品
PS168系列详细说明


规格参数specification

外形尺寸:27.2*17.8*11      电气规格:5A 250VAC  80A 250V接触电阻(CR):≤50mΩ
机械寿命:100,000电气寿命:6,000绝缘电阻(IR):≥100MΩ DC500V
耐压强度(WV):AC2000V 1 minute操作温度:-25℃~+65℃储存湿度:<85% RH
操作力:500±200gf;700±250gf.
备注:DICGU帝克可以订做其它操作力需求,欢迎前来洽谈咨询! 服务热线:+86-752-6911102 / 6911171

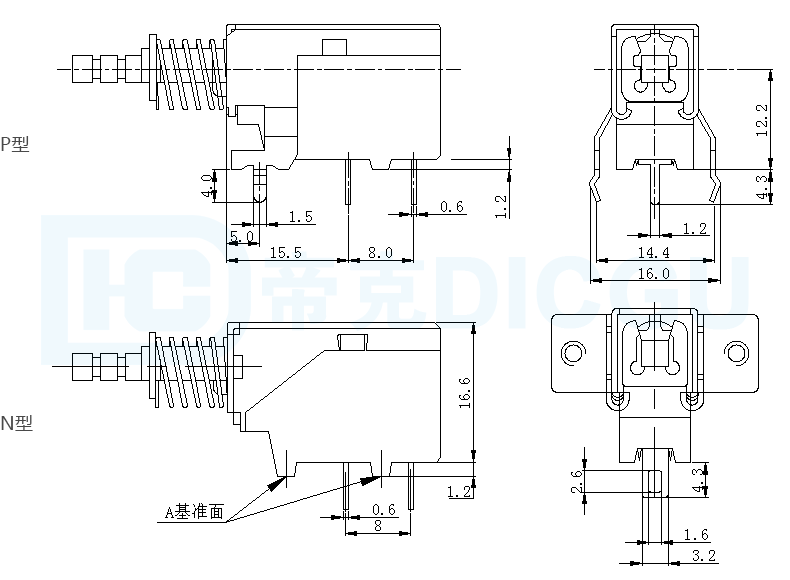

端子类型Terminal Forms

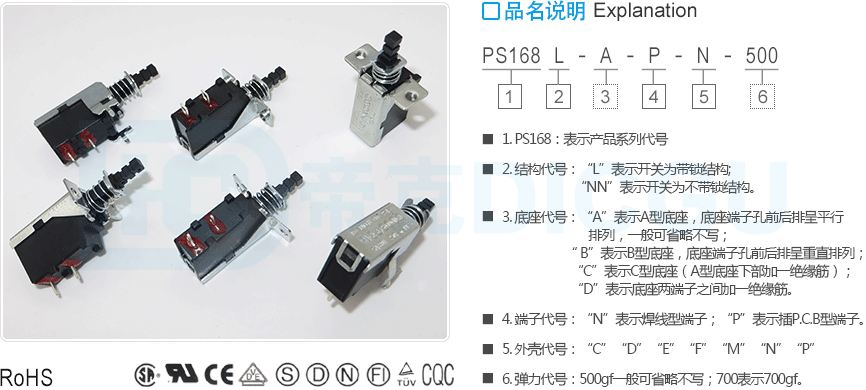

编号规则:
1. PS168:表示产品系列代号
2. 结构代号:“L”表示开关为带锁结构; “NN”表示开关为不带锁结构。

3. 底座代号:“A”表示A型底座,底座端子孔前后排呈平行排列,一般可省略不写;“B”表示B型底座,底座端子孔前后排呈重直排列;“C”表示C型底座(A型底座下部加一绝缘筋);“D”表示底座两端子之间加一绝缘筋。

4. 端子代号:“N”表示焊线型端子;“P”表示插P.C.B型端子。

5.外壳代号:
“C”表示外壳两安装孔为φ3.2之光孔,孔距为20mm,外沿25.9mm,一般可省略不写;
“D”表示外壳两安装孔为φ3.2之光孔,孔距为25mm,外沿30.4mm;
“E”表示外壳两安装孔为φ3.2之光孔,孔距为20mm,外沿25mm;
“F”表示外壳两安装孔为M3之螺纹孔,孔距为20mm,外沿25mm;
“M”表示外壳两安装孔为M3之螺纹孔,孔距为20mm,外沿25.9mm;
“N”表示外壳两安装孔为M3之螺纹孔,孔距为25mm,外沿30.4mm;
“P”表示外壳两安装为插板P型。

6. 弹力代号:500gf一般可省略不写;700表示700gf。
