TSE1-01BP1-180

  • 产品型号:TSE1-01BP1-180
  • 电气规格:50mA DC12V
  • 端子代号:P型

特点和用途:

安全可靠的基本开关

超小型,大电流。具有微小触点间隙、快速动作、高灵敏和微小动作行程的特点。

长寿命、高可靠。

多种接线端子

多种形式动臂

适用于家用电器、音视频设备、计算机、办公自动化设备及通讯设备等。

服务热线:+86-752-6911102 / 6911171
产品详情
类型轻触开关品名TSE1-01BP1-180

功能规格specification

1.1额定电压DC12V1.6自由位置(FP)7.0 ± 0.2mm
1.2额定电流50mA1.7动作位置(OP)
1.3接触电阻(CR)≤100mΩ (初始值)1.8行程(PT)0.25 ± 0.1mm
1.4操作力(OF)180 ± 50gf1.9灵敏度(BT)≤5ms
1.5回弹力(RF)30gf min.1.10


可靠度参数Reliability parameters

2.1机械寿命1,000,000 CYCLES2.5焊接工艺手工焊,波峰焊
2.2电气寿命1,000,000  CYCLES2.6适用温度)-20°C ~ + 70°C
2.3绝缘电阻≥100MΩ DC500V(初始值)2.7适用湿度<85% RH
2.4耐压强度AC250V 1 minute(初始值)2.8

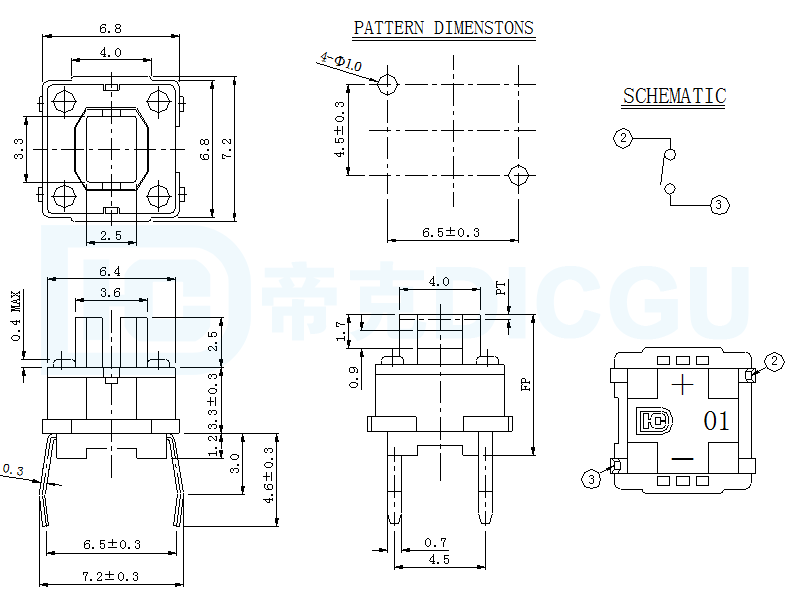

尺寸规格图Size chart

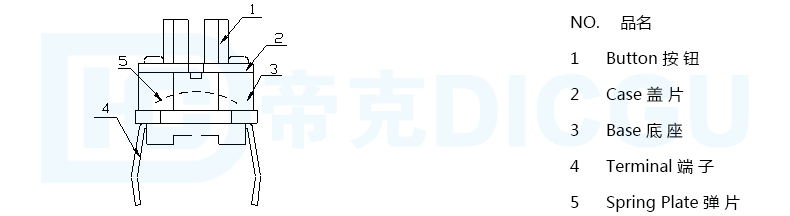

结构示意图Structure chart
